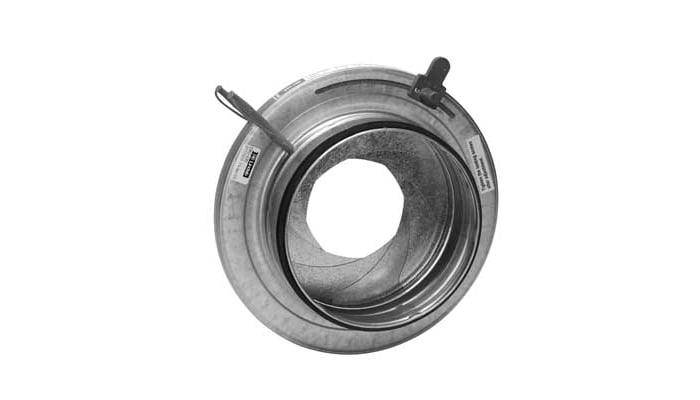

DIRUSzabályozó áramlásmérővel

A DIRU szabályozó mérőcsonkokkal térfogatáram méréséhez. DIRU tulajdonságai: alacsony zajszint, egyenletes áramlás, fix mérőcsonkok a térfogatáram pontos méréséhez. Lehetőség van a szabályozó teljes kinyitására, ami megkönnyíti a tisztítást. Megfelel a C tömörségi osztálynak.

A méretező diagramból meghatározható a nyomásesés a szabályozón keresztül és a hangteljesítményszint különböző beállításoknál. A rendszer beszabályozásakor a diagram alkalmazható.

Szerelési, mérési, beszabályozási és karbantartási útmutató elérhető a termékhez.

A szabályozó lapok mérőperemet alkotnak. A mérőcsonkok nyomáskülönbségének mérésével, a képlettel meghatározható a térfogatáram q [l/s]. A szabályozó beállítási értéke és korrekciós tényezője (k-faktor) azonos, ezért nincs szükség diagramra a k-faktor meghatározásához a beállított érték alapján.

A légmennyiség fogantyúval állítható be.

Ø80–630 megfelel az "A" nyomásosztálynak zárt állapotban.

Anyag

A szabályozó tűzihorganyzott acéllemezből készül.

Beépítés

A pontos térfogatáram méréshez szükséges egyenes szakaszok hossza a termékhez csatolt kártyán megtalálható.

Tisztítás

A szabályozó kinyitásával, megközelíthető a légcsatorna egy irányból. Tisztítás után a szabályozót vissza kell állítani eredeti állapotba.
