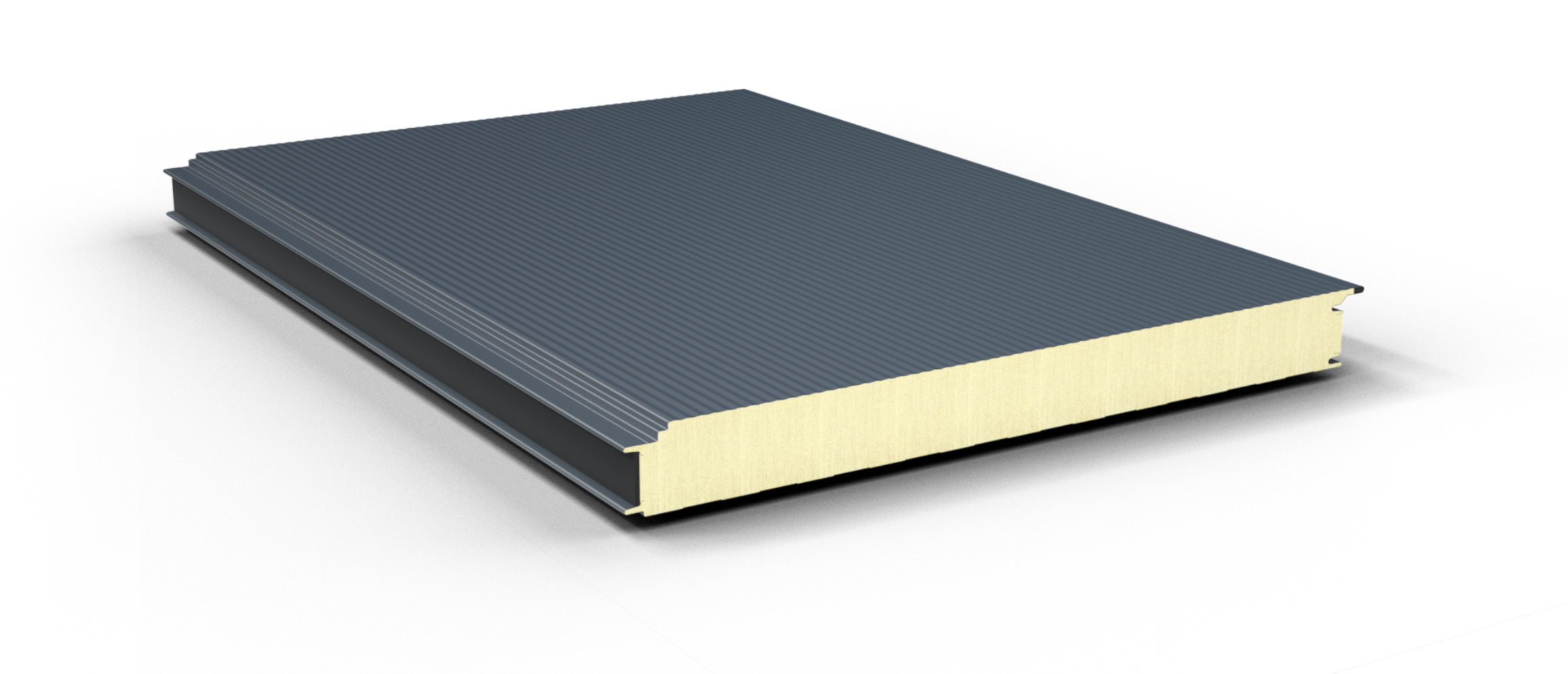

A LSZW-U méhsejtes szerkezetű falpanelek külső függönyfalként és belső válaszfalként történő alkalmazásra lettek kialakítva. A panelek mind függőlegesen, mind vízszintesen beépíthetők. A homlokzaton nem látszó, rejtett rögzítéseknek köszönhetően ezek a panelek építészeti és funkcionális szempontból is népszerűek. A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal. A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.
Panel geometriai méretei:
Vastagságok PIR (S): 60, 80, 100, 120, 140 mm
Vastagságok PIR-MAX (S): 80, 100, 120, 140 mm
Fedőszélesség: 1 000
Gyártási hossz: 2,0 - 13,3 m (16,5 m)
Önsúlyok és hőátbocsátási tényezők
| Panelvastagság, s (mm) |
60 |
80 |
100 |
120 |
140 |
| Önsúly (0,5/0,5), (kg/m2) |
11,3 |
12,1 |
12,9 |
13,7 |
14,5 |
| Hőátbocsátási tényező - PIR, U (W/m2 K): |
0,38 |
0,28 |
0,22 |
0,19 |
0,16 |
| Hőátbocsátási tényező - PIR-MAX, U (W/m2 K): |
- |
0,26 |
0,20 |
0,16 |
0,14 |
Acél fegyverzet jellemzői (25 µm Classic bevonat):
Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm
Hőszigetelő mag:
Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020
Panel műszaki adatai:
PIR/PIR MAX:
tűzvédelmi osztály: B-s1,d0
tűzállóság: EI15 (vastagságtól függően)
Léghanggátlás: RW(C:Ct )=23(-2;-3) dB
Panel fegyverzet színválasztéka:
Külső fegyverzet standard színválasztéka:
1015, 3000, 5010, 6011, 7016, 7035, 8017, 9002, 9006, 9007, 9010
Belső fegyverzet színválasztéka:
9002, 9010
További színigény eseté érdeklődjön márkakereskedőinknél.
Panel fegyverzet (lemez) profilozása:
Külső fegyverzet (lemez) profilválasztéka:
“L” lineáris
“S” sík (0,6 mm vastagság esetén)
“M” mikroprofi l “R” rovátkolt
“H” hullámos
Belső fegyverzet profilválasztéka:
“L” lineáris
“S” sík (0,6 mm vastagság esetén)
