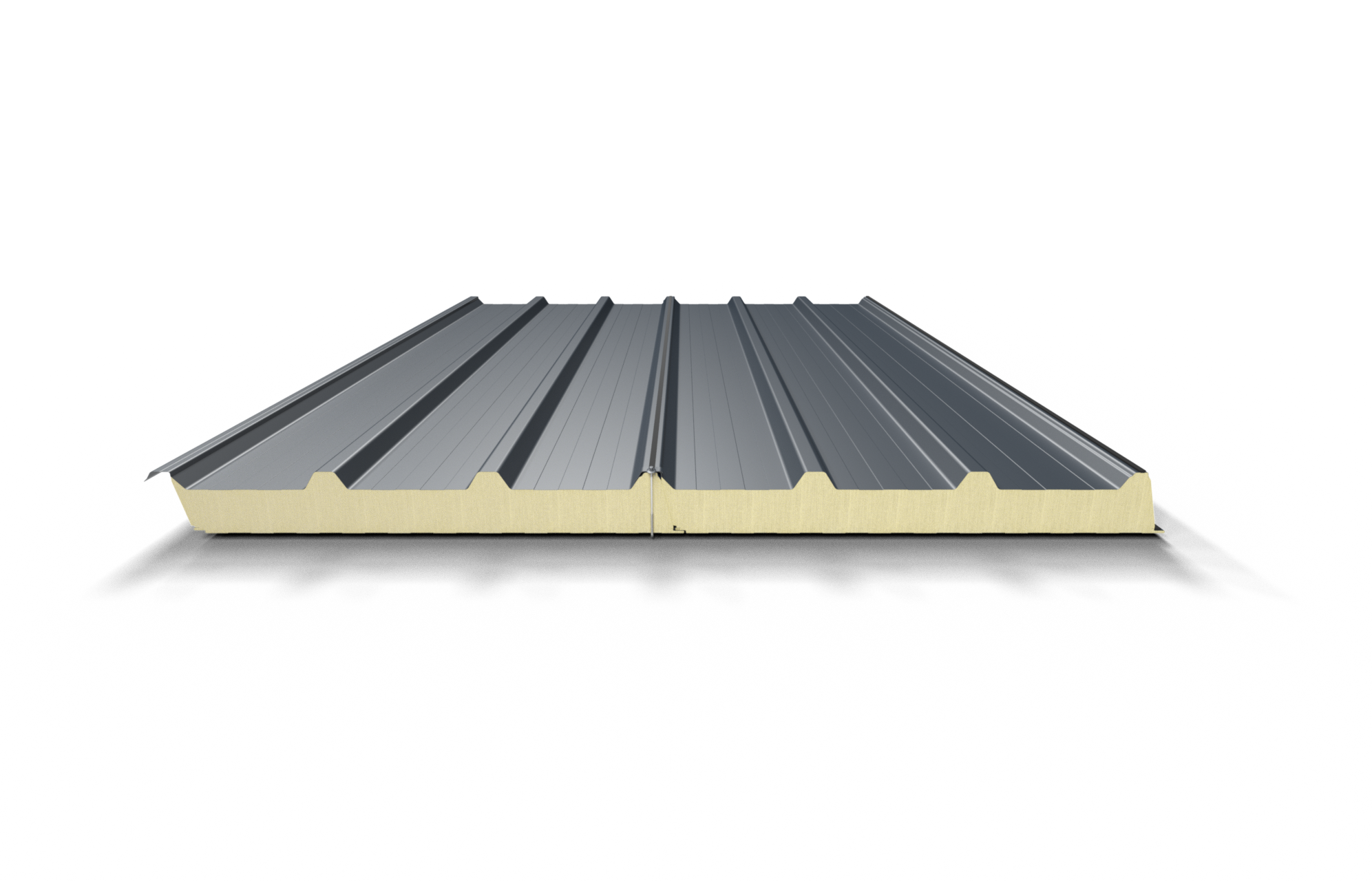

A LSZR-D tetőpanelek ipari épületek önálló tetőfedésére lettek kifejlesztve. Jellegzetességük, hogy a külső fegyverzeten trapézprofilok találhatók. Ennek oka a tetőt érő terhelések hó-, szél-, egyéb hasznos terhelések átadásának biztosítása. A paneleket tervezett számú önfúró csavarok segítségével kell rögzíteni a fa, acél vagy vasbeton szerkezethez. A csavarok terhelését a teherelosztó nyereggel kell elosztani a hullámok tetején. A tető minimális hajlásszöge 3 ° (5.2%) (felülvilágítók nélkül) és 5 ° (8.7%), amennyiben felülvilágító is van a tetőben. A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal. A panelmodul szélessége 1000 mm, a standard hossza pedig 2,0 m-től 12,0 m-ig változtatható. Különleges megrendelői igény esetén elérhetők 2,0 m-nél rövidebb és 12,0 m-nél hosszabb panelek is, legfeljebb 16,5 m hosszúságig. A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.
Panel geometriai méretei:
Vastagságok PIR (S): 40, 60, 80, 100, 120, 160 mm
Vastagságok PIR-MAX (S): 40, 60, 80, 100, 120, 160mm
Fedőszélesség: 1 000 mm
Gyártási hossz: 2,0 - 13,2 m (16,5 m)
Önsúlyok és hőátbocsátási tényezők
|
Önsúly (0,5/0,5), (kg/m2)
|
10,4
|
11,2
|
12,0
|
12,8
|
13,6
|
15,4
|
|
Hőátbocsátási tényező - PIR, U (W/m2K):
|
0,49
|
0,34
|
0,26
|
0,21
|
0,18
|
0,13
|
|
Hőátbocsátási tényező - PIR-MAX, U (W/m2K):
|
0,49
|
0,33
|
0,25
|
0,20
|
0,17
|
0,13
|
Acél fegyverzet jellemzői (25 µm Classic bevonat):
Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm
Hőszigetelő mag:
Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020
Panel műszaki adatai:
Tűzvédelmi osztály: B-s1,d0
PIR/PIR MAX:
Tűzállóság: REI30 / RE120 (vastagságtól függően)
Külső tűzzel szembeni ellenállás: BRoof(t1)
Léghanggátlás: RW(C:Ct )=24(-1;-3) dB
MINIMÁLIS TETŐHAJLÁS: 5°
Panel fegyverzet színválasztéka:
Külső fegyverzet standard színválasztéka:
3000, 5010, 6011, 7016, 7035, 8017, 9002, 9006, 9007, 9010
Belső fegyverzet színválasztéka:
9002, 9010
Panel fegyverzet (lemez) profilozása:
