Lindab SBS Maxi csarnokrendszer
Komplett tüzihorganyzott, könnyűszerkezetes csarnok, a Lindab SBS épületrendszer továbbfejlesztése, amely minden paraméterében egy nagyobb, könnyűszerkezetes kész épület.

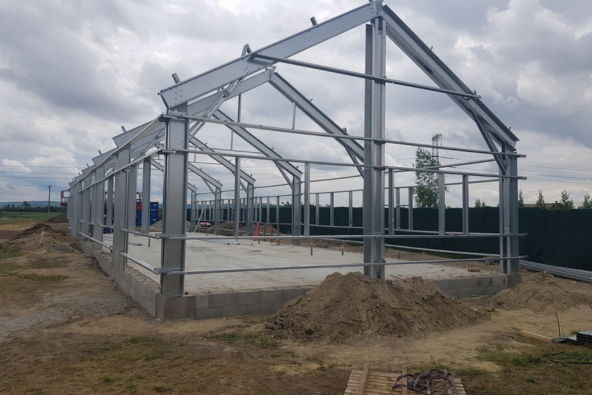

Vázszerkezet
A főtartó vázszerkezetének kialakítása módosításra került, hogy lehetővé váljék a szabad fesztáv és belmagasság további növelése.

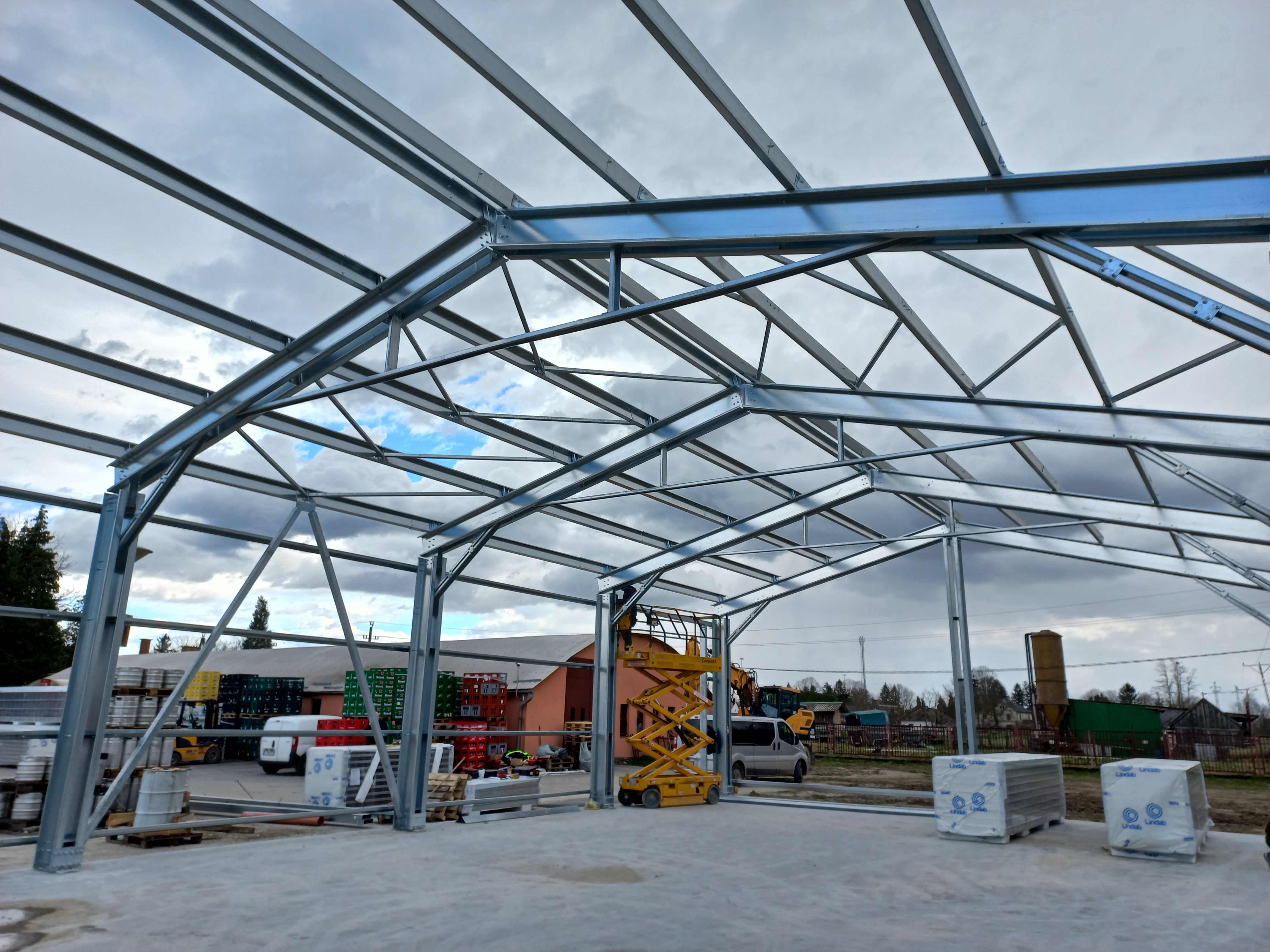

Az ún. Lindab SBS Maxi rendszerben a főtartó keretek dupla C-profilból kialakított, osztott szelvényű rúdelemekből állnak, a megfelelő teherbírást és merevséget a keretsarokban elhelyezett könyökrúd, valamint vízszintes vonórúd biztosítja, szintén tűzihorganyzott C-profilok felhasználásával.
A kapcsolatok kialakítása metrikus, anyás csavarokkal, illetve speciális hegesztett acél tartozékelemek (pl. lehorgonyzó-, eresz-, gerincelemek) segítségével történik.
- 18,0m-es szabad fesztávolság,
- max. 6,0m-es vállmagasság,
- 3,0-6,0m közötti keretosztás mellett.
Burkolat
Szigeteletlen vagy hőszigetelt, trapézlemezes vagy szendvicspaneles tető- és falburkolati rendszerekkel, az SBS Maxi épület fő alkalmazási területe a 250-2000m2 alapterületű ipari és mezőgazdasági csarnokok köre, ahol a tartós tűzihorganyzott acél elemek használata, a gyors gyártás, szállítás és szerelés, az egyszerű és gazdaságos építés kifejezetten fontos. Az SBS Maxi csarnokrendszerhez előre elkészített típuskeretek (fesztáv: 9,0-18,m, vállmagasság: 3,0-6,0m, tetőhajlás: 15fok) állnak az érdeklődők rendelkezésére.
SBS Maxi típusok
SBS Maxi típuskeretek
Az SBS Maxi csarnokhoz rendelkezésre áll egy mintaszerkezetet, mintaépületet, továbbá több méretben - a Magyarországon érvényes terhelések figyelembevétele mellett - konkrét geometriai méretekkel előre kidolgozott tervek, úgynevezett típuskeretek. A kiindulási adatok (geometria, terhek) teljes egyezése esetén ezek a típustartók közvetlenül felhasználhatóak az építészeti tervezés során, ezzel jelentősen felgyorsítható a tervezés és a megvalósítás folyamata. Másrészről egy jó kiindulási alapot nyújtanak az eltérő méretek ill. más terhek esetén.
Minősítések (NMÉ, TMI rendszerminősítés)
Lindab által kínált egyes termékek külön-külön a legmagasabb szinten megfelelnek a vonatkozó műszaki előírásoknak, az SBS-nél alkalmazott újszerű, speciális szerkezeti elemek és konstrukciós részletek viselkedését a gyártó a BME Szerkezetvizsgáló laboratóriumában együtt is bevizsgáltatta. A tesztsorozatban olyan rendszerelemek és kapcsolatok kísérleti analízisére került sor, mint pl. az egyszernyírt önfúrócsavaros kapcsolatok, a külpontos keretsarok-kísérletek különböző szerkezeti- és kapcsolóelemek felhasználásával, nyomott rúdszerkezetek különféle szelvényekből, oldalirányú megtámasztással és végtámasz-kialakítással vagy a cserepeslemez egyszerű terhelése különböző fesztávok mellett. Mindezek eredményeként a Lindab SBS olyan könnyűszerkezetes épület „termék”, amely rendszerszintű minőségellenőrzési tanúsítvánnyal (NMÉ engedély, TMI tűzvédelmi igazolás) rendelkezik.
Lindab Kivitelezés
Csarnoktervezés, gyártás és kivitelezés a Lindabbal
A Lindab teljes körű megoldást nyújt csarnoképítési projektjeihez a koncepciótervezéstől a kulcsrakész kivitelezésig.
Koncepciótervezés: Segítünk megtalálni a legoptimálisabb megoldást az Ön igényei alapján.
Tervezés és engedélyeztetés: Teljes tervdokumentációt készítünk, és elvégezzük a szükséges hatósági egyeztetéseket.
Gyártás: A termékek magas minőségű svéd technológiával készülnek saját termelőegységünkben.
Generálkivitelezés: Lindab minőségben megépítjük álmai csarnokát!
Szakmai támogatás
Szakmai támogatás, árajánlat:
A Lindab SBS Maxi épületrendszer tervezése mindig egyedi, a konkrét építtetői igények alapján történik az ajánlatadás, megrendelés esetén pedig a tartószerkezeti tervezésben is együttműködünk, online kapcsolatfelvétel a jobb oldalon.
Letölthető katalógus:
SBS Maxi könnyűszerkezetes csarnokok
